电子洁净厂房彩钢板施工过程步骤 -凯发国际网址官网查询

新闻详情

  彻底清理洁净板粘接面的污渍和灰尘,确保表面无油污、水渍和其他杂质。

  使用毛刷在装饰板的截面上涂刷至少两遍有机硅防水剂,以增强其防水性能。

  待有机硅防水剂表干后,在洁净板背面四周粘贴pe双面胶条,同时在短边靠中间部位增加两条pe双面胶,以增强粘接力。

  在洁净板的背部中间部分,按照点粘法均匀地涂抹建筑结构胶。建筑结构胶的厚度应超过pe双面胶条的厚度,一般控制在不小于6mm。

  五、洁净板的粘贴安装

  洁净板的安装应遵循由下至上、先阳角后阴角的顺序进行粘贴。

  揭除双面胶另一侧的覆膜,根据分格线的位置将洁净板粘贴在墙面上。一般采用压线施工,确保平整度控制在2mm以内(可通过2m靠尺进行检查)。

  为确保洁净板与墙面充分粘贴,两块洁净板之间临时采用木龙骨(如九厘板小块或板条)进行固定。待建筑结构胶固化后,再拆除这些临时固定物。

  六、全面检查与调整

  每完成一段安装后,应对洁净板面的整体平整度、垂直度、板缝大小及均匀性进行检查。如有必要,可进行适当调整,直至达到满意效果后再进行下一步安装。

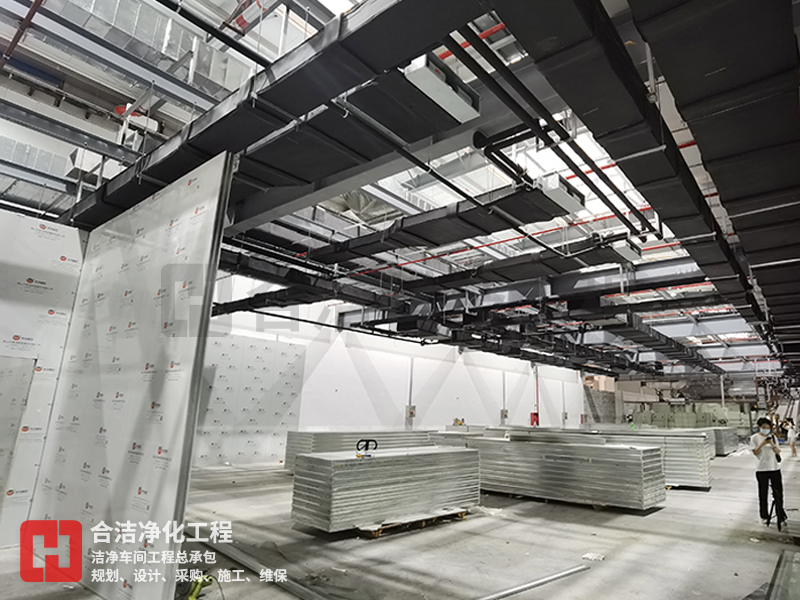

电子洁净厂房彩钢板图片


  七、板缝处理与美化

  在洁净板全部粘贴完成后,应再次对整体施工质量和效果进行彻底检查。如有需要,可进行适当调整以达到满意效果,并拆除临时固定的木龙骨(如九厘板)。

  根据板缝的大小,选择合适的嵌缝条进行填缝。嵌缝条与板面的深度建议控制在3~5mm范围内。

  沿板缝线贴上美纹纸(纸胶带),以防止污染板面。随后使用毛刷在装饰板的截面上涂刷至少两遍有机硅防水剂,以增强其防水性能。

  待有机硅防水剂表干后,使用封胶枪在板缝内均匀适量地打上密封胶。再用平刮刀将密封胶刮平,使其在板上的厚度保持在0.5~1mm范围内。施胶完成后,撕去纸胶带即可。

  八、洁净板面的清洁与保护

  先清洁洁净板边缘上的涂灰和污垢,然后小心撕去保护膜。在清洁洁净板表面时,务必注意不得大力擦洗或使用刀片等利器刮擦。建议使用溶剂、清水等温和清洁剂进行清洁。

  洁净板施工完成后,应在填缝密封胶固化后彻底清理施工现场。将剩余的材料全部回收并分类储存。同时,将现场垃圾彻底清理并妥善包装后运至指定的垃圾箱或垃圾集中处理中心,以确保施工环境整洁有序。

  以上八个步骤是彩钢板施工过程中的主要环节,每个步骤都需要认真执行,确保施工质量和安全。在施工过程中,需要注意施工规范和安全操作,以确保洁净室的彩钢板能够有效地发挥其功能。
